Atuador Honeywell CN7505A2001-Valv. Esfera DN15 1/2 ''

Marca: HONEYWELL

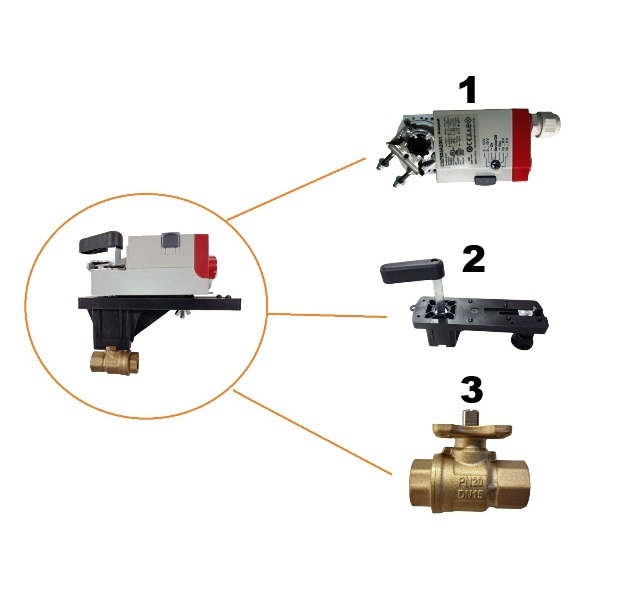

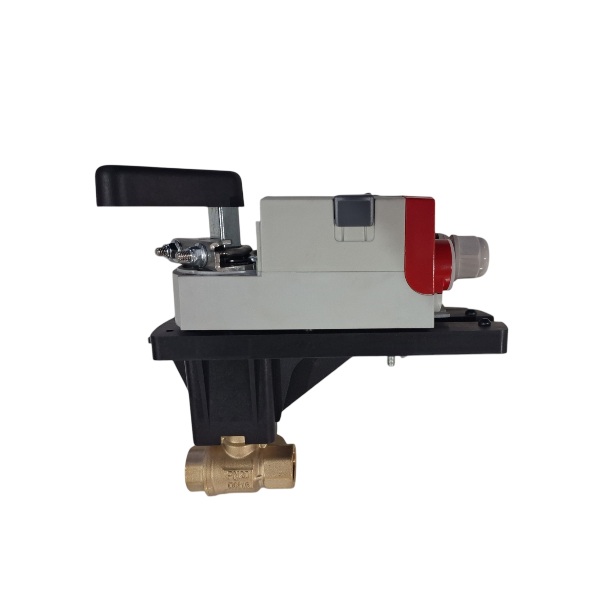

Modelo:  Atuador CN7505 + BASE + Válvula de esfera 1/2 polegada (Conjunto completo)

Código:  VP-001

Unidade de fornecimento: Item vendido por unidade.

Descrição: Atuador elétrico para controle preciso de dampers, ideal para sistemas que precisam de ajuste confiável. O Honeywell CN7505A2001 é um atuador elétrico de acoplamento direto sem retorno por mola, projetado para o controle preciso de dampers, caixas VAV e unidades de tratamento de ar (AHU). Ele opera com tensão de 24V AC/DC e oferece torque nominal de 5Nm, acompanha base e válvula esférica.

⚙️ Especificações Técnicas

⚙️Sinal de Controle Multiuso: Suporta controle Modulante (Proporcional 0/2...10 VDC), Flutuante (Floating) e On/Off.

⚙️Torque Nominal: 5Nm (44 lb-in).

⚙️Sinal de Feedback: Saída de feedback de tensão de 0/2 a 10 VDC para monitoramento remoto da posição.

⚙️Base: material plástico com itens em aço.

⚙️Válvula esférica: material em latão DN15 - diâmetro de 1/2” (polegada) 360 graus de giro.

⚙️Tempo de Curso (Runtime): Entre 90 e 110 segundos para uma rotação de 95°.

⚙️Grau de Proteção: IP54, resistente a poeira e respingos de água.

⚙️Ajuste Manual Simplificado: Botão de desengate (declutch) que permite o posicionamento manual do eixo sem necessidade de ferramentas.

⚙️Limitadores Mecânicos: Batentes ajustáveis integrados para restringir o ângulo máximo de abertura ou fechamento.

⚙️Montagem Flexível: Pode ser fixado diretamente em eixos redondos (8 a 16 mm) ou quadrados (6 a 13 mm) em qualquer orientação vertical ou horizontal.

⚙️Chave de Direção: Botão seletor no próprio corpo do equipamento para inverter o sentido de rotação (horário ou anti-horário).

📌 Informações Adicionais

📌 Procedência: CHINA

📌 Design compacto: Facilita a instalação em espaços reduzidos

📌 Conformidades:

1. Certificações de Segurança Global

• Marcação CE (Conformidade Europeia): Certifica que o produto cumpre com as exigências legais de segurança, saúde e proteção ambiental da União Europeia.
• UL Listed (Underwriters Laboratories): Homologado sob os rígidos padrões de segurança elétrica norte-americanos para equipamentos de controle industrial e HVAC.

2. Normas de Construção e Segurança Elétrica

• EN 60730-1: Classificado na Classe de Proteção II (Isolamento duplo), o que significa que o atuador dispensa a necessidade de uma conexão física de aterramento de segurança para proteção contra choques elétricos.
• Classe III de Choque Elétrico: Operando em baixa tensão (24 VAC/VDC), o circuito interno é projetado para operar com tensões de segurança extrabaixas (SELV/PELV).
• Categoria de Sobretensão II: Classificação de imunidade a transientes elétricos na rede de alimentação.
• Grau de Poluição II: Projetado para suportar ambientes técnicos internos padrões de HVAC (com poeira não condutiva normal).
• Software de Controle Classe A: Classificação para sistemas onde as funções de controle eletrônico não afetam diretamente a segurança extrema do sistema principal.

3. Índice de Proteção Mecânica

• EN 60529 / IP54: Atende ao padrão de proteção contra o ingresso de partículas sólidas e líquidas. Isso garante vedação contra depósitos nocivos de poeira e resistência total contra respingos de água de qualquer direção.
• NEMA Tipo 2: Classificação norte-americana equivalente, garantindo proteção básica do invólucro contra poeira e gotejamento de líquidos não corrosivos

📌 Compatibilidade: Este item pode ser utilizado em diversas marcas e modelos de queimadores industriais e sistema de combustão industrial, podendo amplamente realizar a substituição de outros modelos instalados no equipamento, estamos a disposição para auxiliar caso necessário!

✅ Adequado para:

✅Queimadores de gás Natural

✅Queimadores de gás GLP

✅Queimadores de Biogás

✅Queimadores de óleo leve

✅Queimadores de óleo pesado

✅Sistemas de combustão industrial com ou sem ventilação forçada

✅Caixas de Volume de Ar Variável (VAV)

Função: Regula a abertura do dampers interno de caixas VAV.

Aplicação: Garante que o volume exato de ar condicionado seja injetado em salas de reunião, escritórios ou zonas específicas de um andar, mantendo o conforto térmico local.

✅Unidades de Tratamento de Ar (AHU / Fan Coils)

Função: Controla os dampers de mistura de ar externo (renovação) e ar de retorno (recirculação).

Aplicação: Ajuda a balancear a qualidade do ar interno (IAQ) injetado no prédio, otimizando o gasto de energia ao reaproveitar o ar já resfriado.

✅Sistemas de Ventilação e Exaustão Mecânica

Função: Aciona dampers de isolamento ou balanceamento em dutos.

Aplicação: Controla a exaustão de cozinhas industriais, sanitários, laboratórios e renovação de ar em subsolos ou estacionamentos.

✅Ambientes e Segmentos Comuns

Por ser um equipamento robusto e de alta precisão, ele é amplamente instalado na infraestrutura predial de:

Prédios Comerciais e Escritórios: Para zoneamento térmico eficiente.

Hospitais e Clínicas: Onde o controle de pressão e renovação de ar por salas é crítico.

Hotéis e Shoppings: Em grandes centrais de água gelada (CAG) que alimentam várias zonas.

Centros de Dados (Data Centers): Para controle térmico e proteção de servidores.

❌ Não adequado para:

❌ Queimadores residenciais pequenos: como aquecedores domésticos ou fogões.

❌Sistemas de Extração de Fumaça (Corta-Fogo): Por não possuir retorno por mola, ele não fecha sozinho em caso de queda de energia. Portas e dampers corta-fogo exigem modelos fail-safe (como as linhas MS ou MS4 da Honeywell).

❌Dampers maiores que 1 m²: Seu torque é de 5Nm. Se a área da lâmina do dampers for muito grande ou pesada, ele não terá força mecânica para girar o eixo, correndo o risco de queimar.

💡 Recomendações:

💡 Verifique o manual do equipamento para saber este modelo é compatível ou pode ser utilizado.

💡 Consulte o fabricante ou fornecedor do equipamento para confirmar a compatibilidade.

💡 Se você tiver dúvidas ou possuir um modelo específico de equipamento ou mesmo alguma aplicação em mente, podemos ajudá-lo a verificar a compatibilidade com este ou outro modelo de atuador, possuímos técnicos especializados no assunto!

🔥 Aplicações Comuns em que este modelo é empregado:

🔥 Queimadores industriais: Utilizados em caldeiras, estufas e fornos que operam com gás.

🔥 Sistemas de aquecimento de processos: Onde é necessário manter temperaturas estáveis em processos industriais.

🔥 Geração de energia: Em sistemas de combustão industrial que utilizam combustíveis gasosos para gerar vapor ou calor.

🔥 Estufas de pintura eletrostática: Que requerem controle preciso de temperatura para a cura de revestimentos.

* Imagens meramente ilustrativas, cores, tonalidade e alguns pequenos detalhes variam de acordo com a disponibilidade em estoque, sujeito a alteração sem aviso prévio.
