Queimadores industriais - Detetor de chama (Fotocélula) SIEMENS QRA53

Queimadores industriais

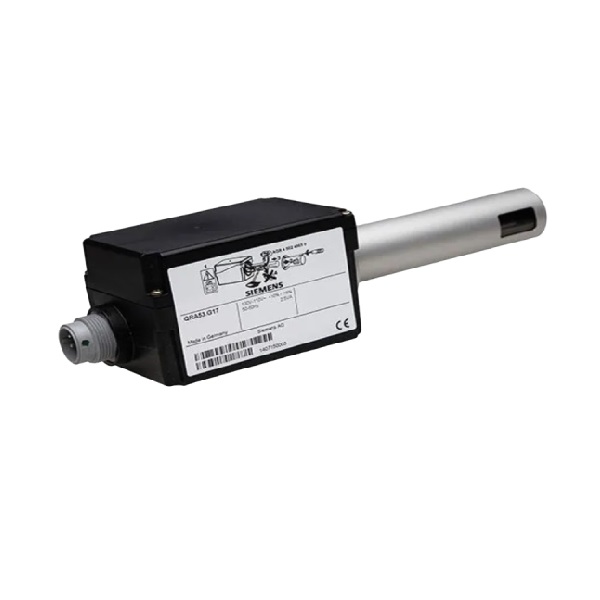

Detetor de chama (Fotocélula) QRA53

Marca: SIMENS

Modelo: QRA53

Código: FCS-006

Posição de Montagem: Opcional, permitindo flexibilidade na instalação.

Faixa de Temperatura de Operação: -20 a +60 °C.

Umidade: Menor que 95% de umidade relativa.

Fixação: Usando o adaptador AGG16.C, estes detetores de chama podem ser montados diretamente no queimador, em um tubo de visualização ou em um orifício de visualização da câmara de combustão.

Unidade de fornecimento: Item vendido por unidade

Descrição: O QRA53 é um detector de chama ultravioleta (UV) fabricado pela Siemens, projetado para monitorar chamas em queimadores industriais que utilizam gás ou óleo como combustível.

Este dispositivo opera em modo contínuo e possui sensibilidade normal, adequado para aplicações que requerem detecção precisa da presença de chama. O detector é alimentado por uma tensão de AC 230V e possui comprimento de 125 mm.

A detecção é realizada através de uma câmara sensível à radiação UV, equipada com dois eletrodos que respondem a radiações no comprimento de onda entre 190 e 270 nm. Quando exposta à radiação UV emitida pela chama, a câmara gera uma corrente elétrica que indica a presença de combustão.

É importante notar que o QRA53 não responde a radiações provenientes de tijolos refratários aquecidos ou luz solar, minimizando alarmes falsos.

Além disso, é essencial evitar a exposição do detector a fontes de radiação que possam causar interferências, como lâmpadas halógenas, equipamentos de soldagem ou faíscas de ignição.

O QRA53 é uma série de detectores de chama ultravioleta (UV) fabricados pela Siemens, projetados para monitorar chamas em queimadores que utilizam gás ou óleo como combustível. Abaixo, apresento as especificações técnicas dos principais modelos desta série:

• Modelos e Especificações:
• QRA53.E27
  • Tensão de Alimentação: AC 220–240 V
  • Sensibilidade: Normal
  • Comprimento do Tubo Detector: 125 mm
  • Tubo UV de Reposição: AGR4 502 4065 0
  • Modo de Operação: Contínuo
  • Proteção: IP65
  • Faixa de Temperatura de Operação: -20°C a +60°C
• QRA53.E17
  • Tensão de Alimentação: AC 100–110 V
  • Sensibilidade: Normal
  • Comprimento do Tubo Detector: 125 mm
  • Tubo UV de Reposição: AGR4 502 4065 0
  • Modo de Operação: Contínuo
  • Proteção: IP65
  • Faixa de Temperatura de Operação: -20°C a +60°C
• QRA53.G27
  • Tensão de Alimentação: AC 220–240 V
  • Sensibilidade: Alta
  • Comprimento do Tubo Detector: 125 mm
  • Tubo UV de Reposição: AGR4 502 4065 0
  • Modo de Operação: Contínuo
  • Proteção: IP65
  • Faixa de Temperatura de Operação: -20°C a +60°C
• QRA53.G17
  • Tensão de Alimentação: AC 100–110 V
  • Sensibilidade: Alta
  • Comprimento do Tubo Detector: 125 mm
  • Tubo UV de Reposição: AGR4 502 4065 0
  • Modo de Operação: Contínuo
  • Proteção: IP65
  • Faixa de Temperatura de Operação: -20°C a +60°C

Aplicações: Os detectores da série QRA53 são utilizados para supervisão de chamas de gás, chamas de óleo de coloração amarela ou azul, e também para verificação de faíscas de ignição. Eles são compatíveis com os controles de queimador Siemens, como os modelos LGK16 e LGI16.

Interferências: Fontes de radiação, como lâmpadas halógenas, equipamentos de soldagem ou faíscas, podem gerar sinais de chama falsos. Portanto, é crucial posicionar o detector de forma a minimizar essas interferências.

Danos Físicos: Quedas ou impactos podem comprometer a segurança e o funcionamento do dispositivo. Unidades danificadas não devem ser colocadas em operação.

Benefícios:

• Alta confiabilidade: Fornece monitoramento contínuo e preciso da presença de chamas, garantindo a segurança dos processos de combustão.
• Fácil integração: Compatível com diversos programadores de chama Siemens, facilitando a implementação em sistemas existentes.
• Durabilidade: Construída para suportar condições industriais exigentes, oferecendo longa vida útil e desempenho consistente.

Considerações de Instalação:

• Ambiente: Evitar locais com alta umidade, condensação ou onde possa ocorrer formação de gelo.
• Temperatura: Assegurar que a temperatura ambiente esteja dentro da faixa especificada para garantir a longevidade e funcionamento adequado do sensor.
• Manutenção: Realizar inspeções periódicas para assegurar o funcionamento correto e substituir o sensor UV conforme necessário para manter a confiabilidade do sistema.

A utilização de detectores de chama confiáveis, como a fotocélula Siemens QRA53, é fundamental para a segurança e eficiência de sistemas de combustão, garantindo operações industriais seguras e eficazes.

* Imagens meramente ilustrativas, cores, tonalidade e alguns pequenos detalhes variam de acordo com a disponibilidade em estoque, sujeito a alteração sem aviso prévio
